不锈钢板框过滤器

时间:2016-06-16 08:43:45

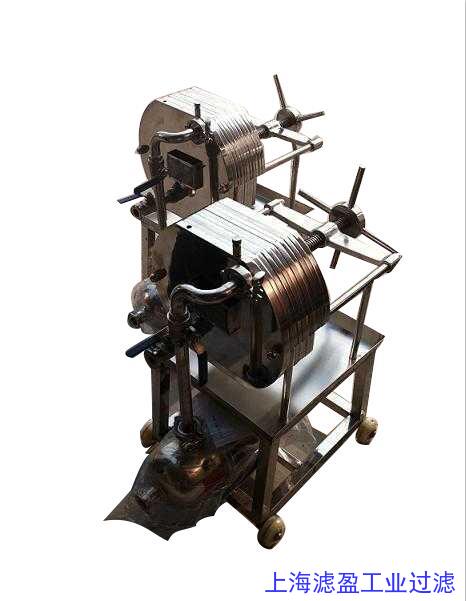

　　本机为不锈钢多层板框压滤机，适用于浓度50%以下粘度较低，含渣量较少的液体作密闭过滤以达到提纯，灭菌、澄清等精滤、脱活性碳、除微粒、半精滤的要求，直接选用微孔滤膜，可不经微孔薄膜过滤器过滤可达到无菌过滤之目的)。本机过滤面积大，流量大，适用范围大。


一、产品参数

型号	规格（mm）	层数	过滤面积（ M²）	滤膜孔径（um）	过滤压力（Mpa）	水流量（ T/h ）	电机功率（Kw）	外型尺寸（mm）	进口（ mm）	出口（ mm）
LY	Ф100	10	0.078	0.8	0.15	0.8	0.55	600×300×600	15	15
LY	Ф150	10	0.170	0.8	0.15	1.5	0.55	650×380×650	20	15
LY	Ф200	10	0.314	0.8	0.15	2.0	0.55	650×400×700	20	15
LY	Ф300	10	0.7	0.8	0.2	4.0	1.10	700×500×800	25	20
LY	Ф400	10	1.25	0.8	0.2	6.0	1.10	900×600×1000	38	25
LY	Ф400	16	2.0	0.8	0.3	9.0	1.50	1000×600×1000	38	25
LY	Ф400	20	2.5	0.8	0.3	10	1.50	1100×600×1000	38	25
LY	Ф400	24	3.0	0.8	0.3	12	2.20	1200×600×1000	38	25
LY	Ф400	32	4.0	0.8	0.3	14	2.20	1320×600×1000	45	25
注：需要面积加大可定做，增压泵需防爆电机和格兰富泵补差价， 24 层以上为双进双出加大流量。本卧式板框过滤器大可加工60层，采用液压。

二、产品特点

　　1、本机除配用电机外，其它机件均采用304或316L优质耐腐蚀不锈钢材料制成，适用于过滤各种PH值酸碱溶液。

　　2、本机应用加压密闭过滤，滤液损耗少，过滤质量好，效率高。

　　3、过滤部分由十层滤板组成，过滤面积大，流通量大。

　　4、可根据被滤溶液之不同生产工艺(初滤、脱活性碳、除微粒、半精滤、精滤)要求，更换不同滤膜、及根据用户生产流量之大小可适当减少或增加滤板层数，使之适合生产之需要，因此本机具有一机多用适用范围广之特点。

　　5、滤板采用平面螺纹网状形，结构先进，不变形，容易清洗，能有效地增长各种滤膜的使用寿命，从而降低和节约生产成本。

　　6、本机配备之不锈钢输液泵，其配用电机小，耗电省。机座下装有胶轮，操作方便，移动灵活，可供移动使用。(本机同规格，型号，层数，流量比老型号大2T/h-3T/h，本机已生产、型号：TYY-200、TYY-300-TYY-400)

三、产品优势

　　1、本机应用于制药、食品、饮料、水处理、酿造、石油、化工、防腐蚀、环保等行业，是各类液体进行过滤、澄清、提纯、除菌处理的新设备;

　　2、采用凸点式滤板，增大了导水截面积，减少了液体过滤，流通阻力，使液体任意流向不当死角，保持液体诸性能的稳定,凸点式滤板使滤材(滤膜、滤纸等)不易破损,延长了各种滤材的使用寿命;

　　3、所有密封部位全部安装了(乳白色硅橡胶密封圈，无毒耐高温)无渗漏，即在滤框的正反面，进出口双折式卡环等密封部位都安装了圆形密封圈。

四、适用范围

　　在制药、化工、食品等行业有广泛用途，应用在制药厂针剂药液之过滤，效果甚佳。
